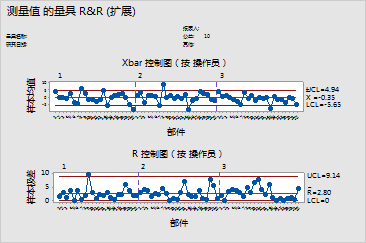

控制图包括下列各项：

·    标绘点，对于每一位操作员来说，它表示每个部件的平均测量值。

·    绿色中心线，它是所有操作员对所有部件的测量值的总体均值。

·    红色控制限制（UCL 和 LCL），它取决于每个平均值中的重复性估计和测量次数。

由于每个量具 R&R 研究过程中所选择的部件应代表所有可能的部件范围，因此该图形能很好地显示缺乏控制。当许多点高于控制上限和/或低于控制下限时，则说明存在缺乏控制。

对于折射数据，几乎没有超出每位操作员控制限制的点。这表明测量系统是不合格的。
