单因子测量值图显示在研究过程中所测量的并按某一个因子排列的所有测量结果。此图有助于直观地了解因子水平之间的差异。通常，量具研究均按部件和按操作员排列测量值。但是，量具 R&R 研究（扩展）允许您在图中绘制其他因子。

在图中，点表示测量值，而带十字标的圆形符号表示均值。蓝线连接每个因子水平的平均测量值。

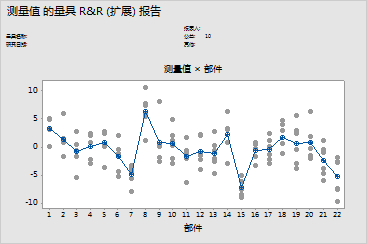

下面的部件对比图显示在研究过程中所测量并按部件排列的所有测量结果。请转入下一主题查看操作员对比图。

理想的情况是：

·    每个部件的多个测量值应尽可能相同（同一部件的各点应紧靠在一起）

·    各平均值之间的差别应明显，这样可以清楚地看出各部件之间的差别

对于折射数据，所有部件的测量值都存在明显差异。此变异性可能是由于测量系统不准确造成的（重复性）。各平均值之间的差别也非常明显。出现这种情况是因为为此研究选择的部件应代表所有可能的部件。
